[Compose] 컴포즈 공부하기5 - ConstraintLayout 2

기본적인 사용법에 이어 이번엔 chain과 barrier에 대해 알아보자!



1. Chain

chain에 대한 자세한 설명은 여기를 클릭

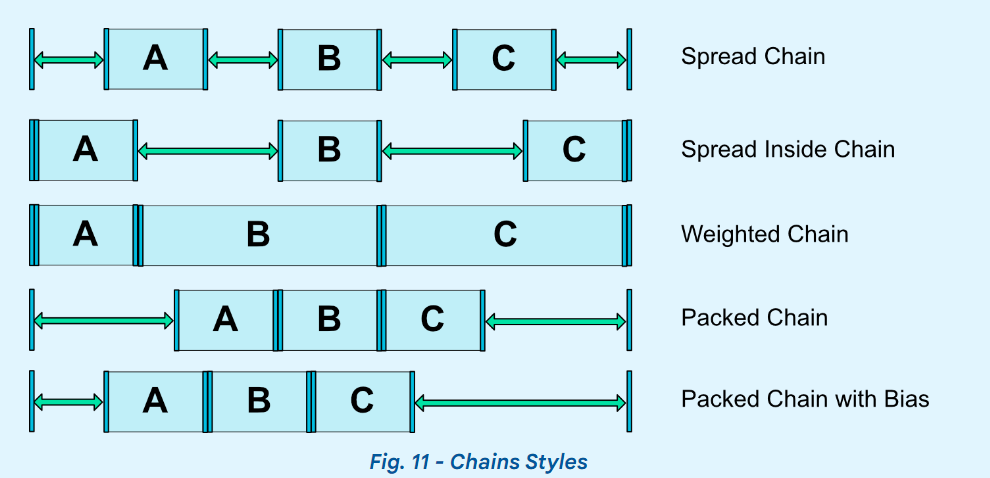

그림1

constraintLayout의 기능 중 하나로 chain 기능이 있다.

이것을 compose로 구현해 보자!



ConstraintLayout(Modifier.size(60.dp)) {
    val (box1, box2, box3) = createRefs()

    Box(
        modifier = Modifier
            .size(10.dp)
            .background(Color.Red)
            .constrainAs(box1) {
                top.linkTo(parent.top)
            }
    )

    Box(
        modifier = Modifier
            .size(10.dp)
            .background(Color.Yellow)
            .constrainAs(box2) {
                top.linkTo(parent.top)
            }
    )

    Box(
        modifier = Modifier
            .size(10.dp)
            .background(Color.Green)
            .constrainAs(box3) {
                top.linkTo(parent.top)
            }
    )
    createHorizontalChain(box1, box2, box3)
    createVerticalChain(box1, box2, box3)
 }

               createHorizontalChain                                                  createVerticalChain                                   createHorizontalChain + createVerticalChain



compose에서는 createHorizontalChain, createVerticalChain을 통해 만들어줘야 한다.

그리고 ChainStyle을 지정해 그림 1과 같이 만들 수 있다.

ChainStyle의 값은 아래와 같이 있다.

@Immutable
class ChainStyle internal constructor(
    internal val style: SolverChain,
    internal val bias: Float? = null
) {
    companion object {
        /**
         * A chain style that evenly distributes the contained layouts.
         */
        @Stable
        val Spread = ChainStyle(SolverChain.SPREAD)

        /**
         * A chain style where the first and last layouts are affixed to the constraints
         * on each end of the chain and the rest are evenly distributed.
         */
        @Stable
        val SpreadInside = ChainStyle(SolverChain.SPREAD_INSIDE)

        /**
         * A chain style where the contained layouts are packed together and placed to the
         * center of the available space.
         */
        @Stable
        val Packed = Packed(0.5f)

        /**
         * A chain style where the contained layouts are packed together and placed in
         * the available space according to a given [bias].
         */
        @Stable
        fun Packed(bias: Float) = ChainStyle(SolverChain.PACKED, bias)
    }
}



      Box(
            modifier = Modifier
                .size(10.dp)
                .background(Color.Red)
                .constrainAs(box1) {
                    top.linkTo(parent.top)
                    start.linkTo(parent.start)
                }
        )

        Box(
            modifier = Modifier
                .size(10.dp)
                .background(Color.Yellow)
                .constrainAs(box2) {
                    start.linkTo(box1.end)
                }
        )

        Box(
            modifier = Modifier
                .size(10.dp)
                .background(Color.Green)
                .constrainAs(box3) {
                    start.linkTo(box2.start)
                }
        )
        createHorizontalChain(box1, box2, box3, chainStyle = ChainStyle.SpreadInside)

코드 1을 위와 같이 수정하여 사용할 수 있다.

createHorizontalChain에 chainStyle을 넣어 사용한다.

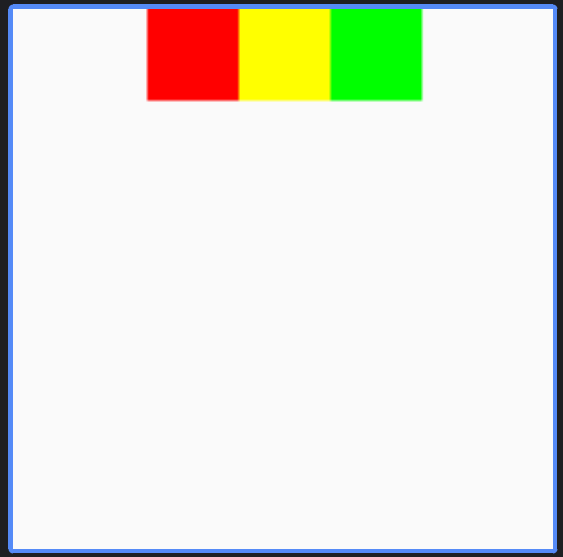

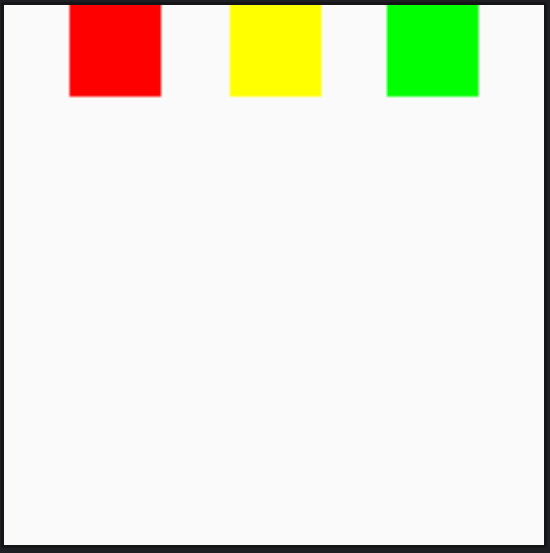

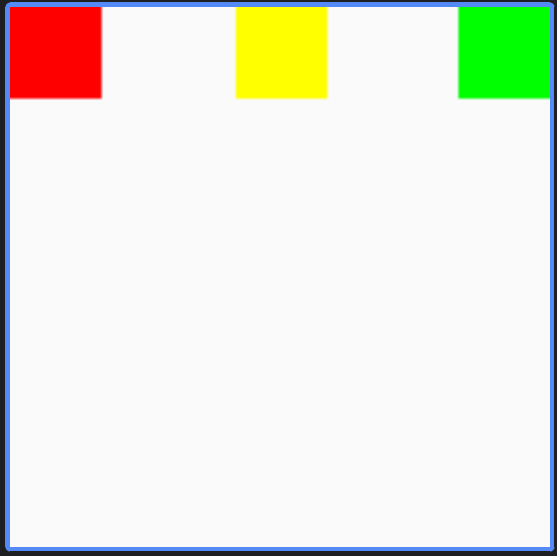

 spread                                                                spreadInside                                                                        packed





2. Barrier

여러 컴포저블을 참고하여 가장 극단적인 위젯을 기반으로 가상 가이드라인을 만드는 것

createTopBarrier, createBottomBarrier, createEndBarrier, createStartBarrier를 사용



예를 들어 chain의 예시 사진 처럼 상자가 3개가 있고 top으로 부터 위치가 각각 다를 때 가장 아래의 box에 글을 추가하고 싶다면 어떻게 해야할까?



val (box1, box2, box3, text) = createRefs()

Box(
    modifier = Modifier
        .size(10.dp)
        .background(Color.Red)
        .constrainAs(box1) {
            top.linkTo(parent.top)
            start.linkTo(parent.start)
        }
)

Box(
    modifier = Modifier
        .size(10.dp)
        .background(Color.Yellow)
        .constrainAs(box2) {
            top.linkTo(parent.top, margin = 10.dp)
            start.linkTo(box1.end)
        }
)

Box(
    modifier = Modifier
        .size(10.dp)
        .background(Color.Green)
        .constrainAs(box3) {
            top.linkTo(parent.top, margin = 20.dp)
            start.linkTo(box2.start)
        }
)
createHorizontalChain(box1, box2, box3, chainStyle = ChainStyle.Spread)

val barrier = createBottomBarrier(box1, box2, box3)

Text(
    text = "여기가 최하단",
    fontSize = 10.sp,
    modifier = Modifier.constrainAs(text) {
        top.linkTo(barrier)
    }
)

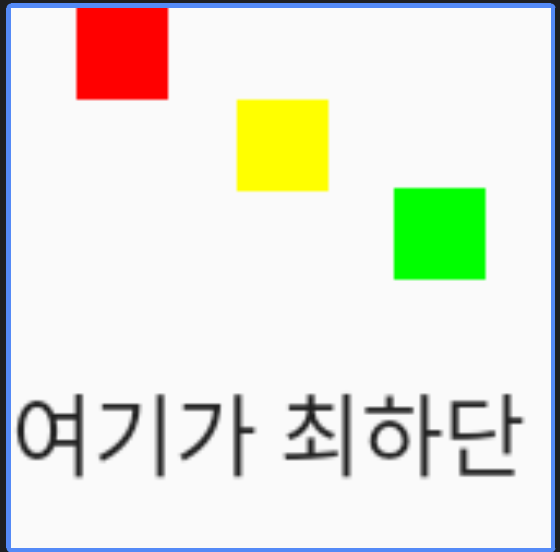

코드 1을 이렇게 수정해보면 좌측의 사진처럼 나오게 된다.



글씨가 아래 부분에 나오기 때문에 createBottomBarrier를 통해 box1~3을 넣고 top에 각각 margin을 줘 값을 다르게 하면 가장 하단인 것을 찾아 그 아래에 barrier가 생기게 된다.



그 barrier를 Text의 top에 넣게 되면, box1~3의 위치가 변경됨에 따라 barrier의 위치도 바뀌므로 Text의 위치가 자동으로 바뀌게 된다!



이런식으로 top, start, end, bottom에 원하는 대로 barrier를 만들어 사용할 수 있다.



fun createBottomBarrier(
    vararg elements: ConstrainedLayoutReference,
    margin: Dp = 0.dp
): HorizontalAnchor {
    val id = createHelperId()
    tasks.add { state ->
        state.barrier(id, SolverDirection.BOTTOM).apply {
            add(*(elements.map { it.id }.toTypedArray()))
        }.margin(state.convertDimension(margin))
    }
    updateHelpersHashCode(15)
    elements.forEach { updateHelpersHashCode(it.hashCode()) }
    updateHelpersHashCode(margin.hashCode())
    return HorizontalAnchor(id, 0)
}

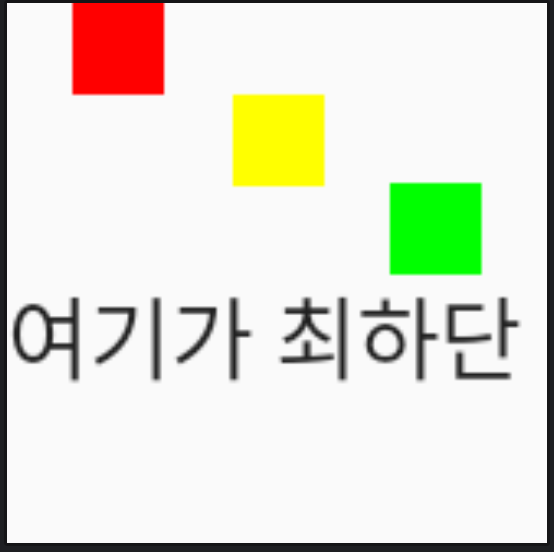

또한 Barrier에는 margin 값을 넣을 수 있기 때문에 원하는 대로 margin 값을 줄 수 있다.



val barrier = createBottomBarrier(box1, box2, box3, margin = 10.dp)





---
